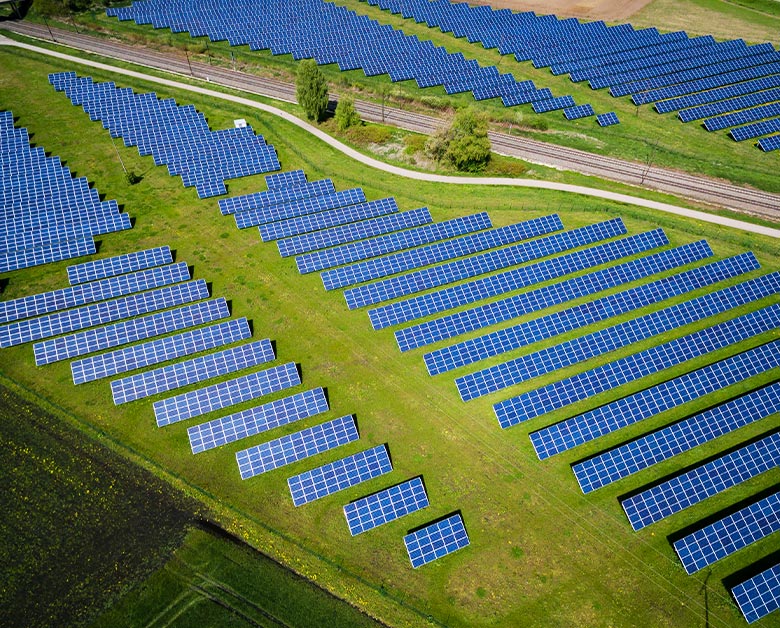

Projektowanie

Konieczność wykonania projektu budowlanego oraz uzyskania pozwolenia na budowę występuje dla instalacji fotowoltaicznych powyżej 150 kWp, turbin wiatrowych dla których maszty są wyższe niż 12 metrów (tutaj musimy pamiętać, żeby osiągnąć rzeczywiście energetyczny wiatr, wieża powinna mieć min. 18 metrów wysokości) oraz inwestycji w termomodernizację budynków, które są wyższe niż 12 metrów lub zmieniana jest struktura budynku.

Projekt budowlany zawiera ogólny opis zadania, planowany zakres prac oraz rodzaje planowanych urządzeń. Dokument zawiera geodezyjne plany prowadzonych instalacji i oraz gdy jest to wymagane również opinie uprawnione konstruktora w zakresie obciążeń oddziałujących na konstrukcję budynku. Projekt budowlany w większości przypadków powstaje w około miesiąc czasu. Gotowy dokument wraz z wnioskiem o wydanie pozwolenia na budowę jest składany do odpowiedniego organu administracji publicznej. Decyzja o pozwoleniu na budowę zostaje wydana w terminie do maksymalnie 60 dni.

Następnym etapem jest stworzenie projektu technicznego. Projekt techniczny obejmuje swoim zakresem szczegółowy dobór urządzeń, paneli fotowoltaicznych, elementów konstrukcyjnych oraz przewodów. To w tym dokumencie znajdziemy odpowiednie wyliczenia doborowe wielkości średni przewodów oraz zastosowanych zabezpieczeń elektrycznych. Projekt techniczny powinien również zawierać szczegółowy przebieg tras kablowych, miejsc wpięcia instalacji rozłożenie elementów wsporczych oraz miejsc montażu falowników i rozdzielnic AC/DC. Projekt techniczny opisuje także zagadnienia związane z bezpieczeństwem oraz systemem uziemienia oraz system ochrony przeciwpożarowej. Kolejnym obszarem projektu technicznego jest automatyka sterująca oraz takie elementy jak monitoring CCTV, czy oświetlenie.

Projekt powykonawczy jest uzupełnieniem projektu technicznego na zakończenie wykonanych prac i zawiera wszystkie zmiany dokonane na etapie realizacji. Dodatkowo projekt powykonawczy zawiera wszelkie pomiary wykonane przed przekazaniem robót do eksploatacji. Poniżej prezentujemy listę takich pomiarów, które należy wykonać miernikami i przyrządami posiadającymi legalizację i homologację:

• pomiar szybkiego wyłączenia
• pomiar oporności izolacji przewodów
• pomiar oporności izolacji przewodu N w stosunku do przewodu PE przy odłączeniu od szyn N i PE w rozdzielniach
• pomiar ciągłości przewodu PE
• pomiar oporności uziemień
• pomiar i badania dla tablicy bezpiecznikowej

Dokumentacja jest zazwyczaj bardzo złożona i może obejmować m.in.:

1. Zagospodarowanie terenu pod fotowoltaikę;
2. Przekroje konstrukcji wsporczej pod moduły PV
3. Schemat ideowy stacji transformatorowej SN/nN
4. Schemat ideowy układu pomiarowo-rozliczeniowego
5. Schemat połączeń układu pomiarowo-rozliczeniowego
6. Schemat połączeń układów pomiarowych na obwodach źródeł fotowoltaicznych
7. Schemat szczegółowy połączeń układu zasilania awaryjnego
8. Schemat połączeń układu zdalnej transmisji danych pomiarowych
9. Tablice licznikowe
10. Zabezpieczenia i telemechanika.
11. Zabezpieczenia i pomiar energii. Obwody prądowe i napięciowe.
12. Obwody sterowania.
13. Obwody zasilania i sygnalizacji
14. Obwody prądowe i napięciowe.
15. Rzut pomieszczeń stacji transformatorowej SN/nN.
16. Rzut dachu i innych układów budynku.
