Konstrukcja dwupodporowa DV3

Konstrukcja dwupodporowa DV3
Ferro Wings - Konstrukcja montażowa DV3 - widok z przodu

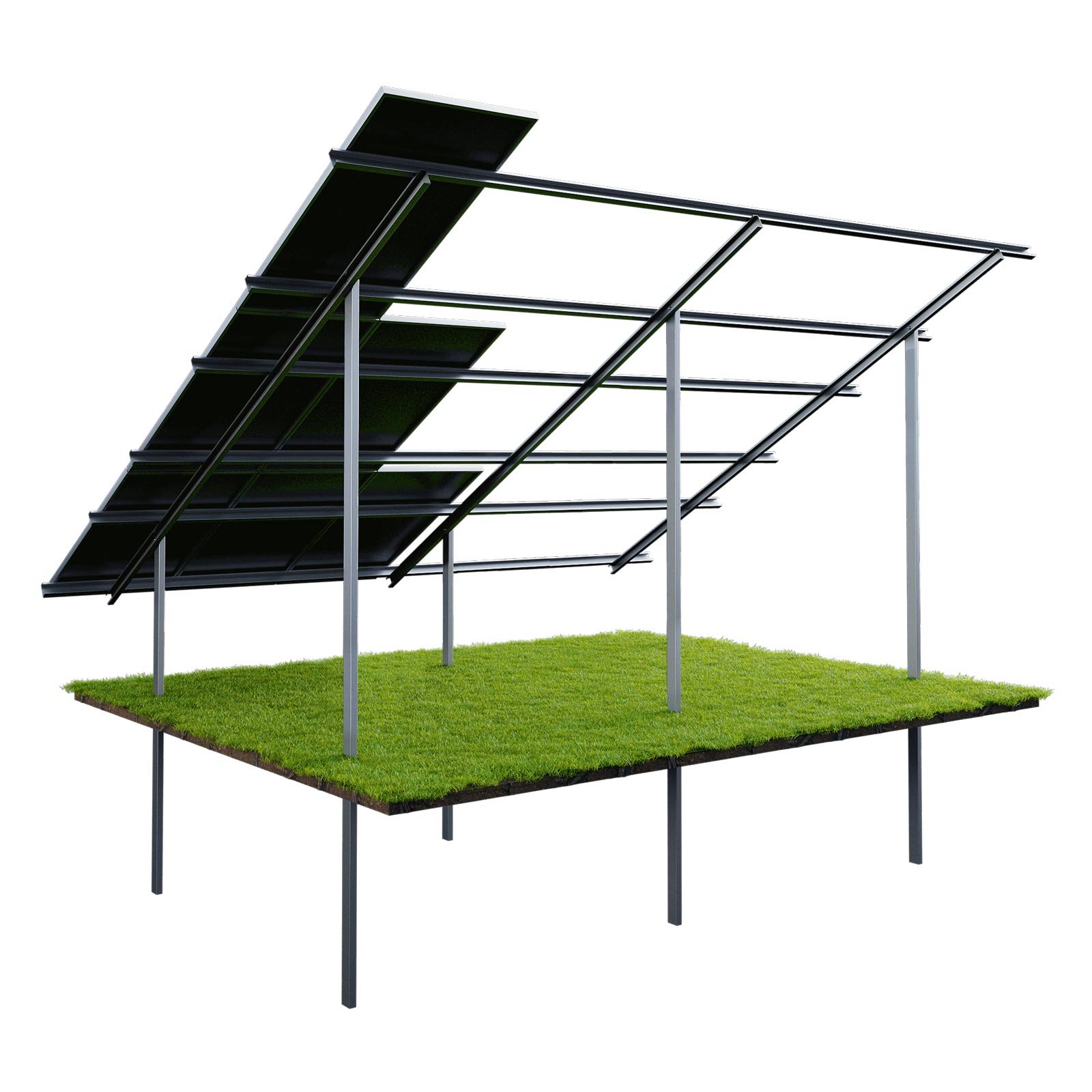

Ferro Wings - Konstrukcja montażowa DV3 - widok z tyłu

Charakterystyka konstrukcji

  • typ konstrukcji: dwupodporowa
  • liczba rzędów: 3
  • orientacja modułów: pion
  • Kąt nachylenia: 25°/30°/35°
  • Dostępne zamocowania: wbijany słup stalowy lub montaż na stopach fundamentowych

Specyfikacja profili

  • słup: C 100x60x2.5 mm
  • płatwie: Z 100x50x1.5 mm
  • rygiel: C 100x50x20x2.0 mm
  • elementy złączne: A2-70
  • klema ALU: srebrna lub czarna
